控制圖種類及應用場合

控制圖的分析與判定

應用控制圖的目的，就是要及時發現過程中出現的異常，判斷異常的原則就是出現了“小概率事件”，為此，判斷的準則有兩類。

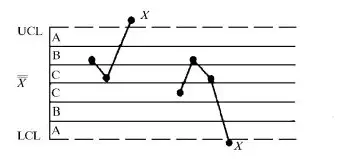

第一類：點子越出界限的概率為0.27% 。準則1屬于第一類。

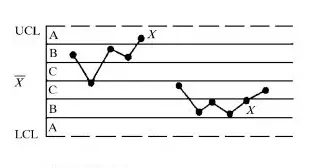

第二類：點子雖在控制界限內，但是排列的形狀有缺陷。準則2-8屬于第二類。

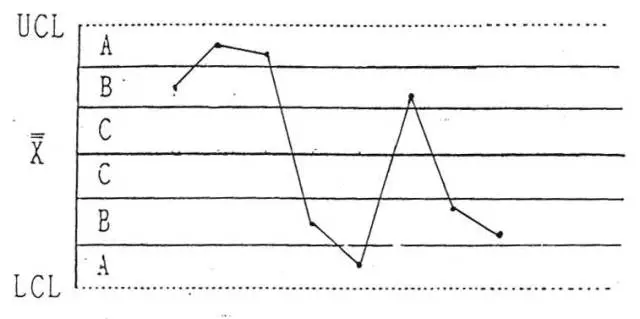

判讀：

1.控制過嚴；

2.材料品質有差異；

3.檢驗設備或方法之大不相同；

4.不同制程之資料繪于同一控制圖上；

5.不同品質材料混合使用。

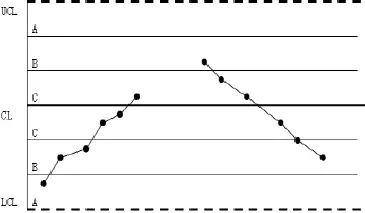

? 6連串 （連續6點遞增或遞減，即連成一串）

判讀

1.設備緩慢磨損；

2.工作者疲勞效應；

3.不良件之累計效應；

4.工作環境改變；

5.操作者技術逐漸進步；

6.原料均勻度緩慢改變；

7.測量設備已改變。

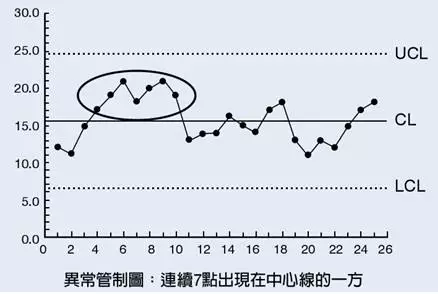

? 9單側 （連續9點落在中心線同一側）

判讀：

顯示制程品質已發生特殊原因，有待追查原因并采取對策，若無其他特殊事項(設備工作不正常或固定松動使用新的不是很一致的原材料或新的檢驗員或量具)，可能中心值發生偏移。

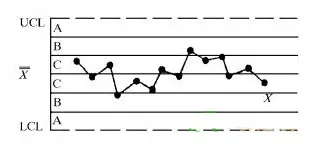

? 15全C （連續15點在C區中心線上下，即全部在C區內）

判讀：

若不是抽樣有問題，就是制程已經過改善，造成變異數降低，或數據分層不夠或為假數據。
