01 案例解讀

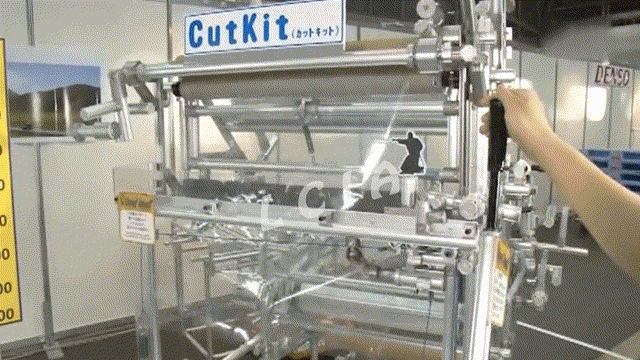

視頻演示的是低成本自動化薄膜裁剪機構。





從視頻中我們可以看到自動化裁剪機構主要采用LCIA中的繩索傳機構把剪刀與薄膜送料機構通過控制桿進行一個聯動的動作。當把控制桿打下時，通過繩索拉動薄膜送料機構把薄膜送出，同時將剪刀拉到預裁剪的位置。當松開控制桿時，剪刀通過彈力或重力從預裁剪位置滑動到另外一邊（歸位），滑動的過程中對薄膜進行裁剪。

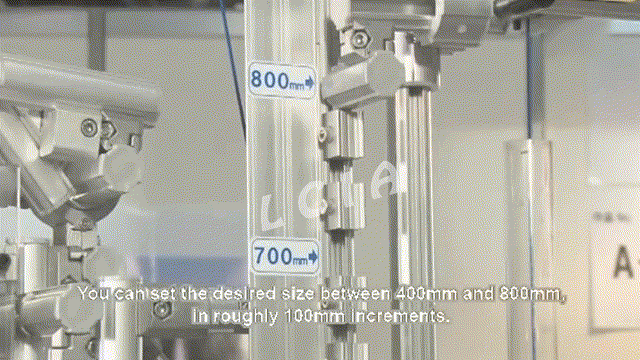

從視頻中我們也可以看到，可以通過控制連接薄膜送料機機構的繩索長短來控制薄膜的出料量，從而實現不同尺寸的裁剪。



02 機構原理

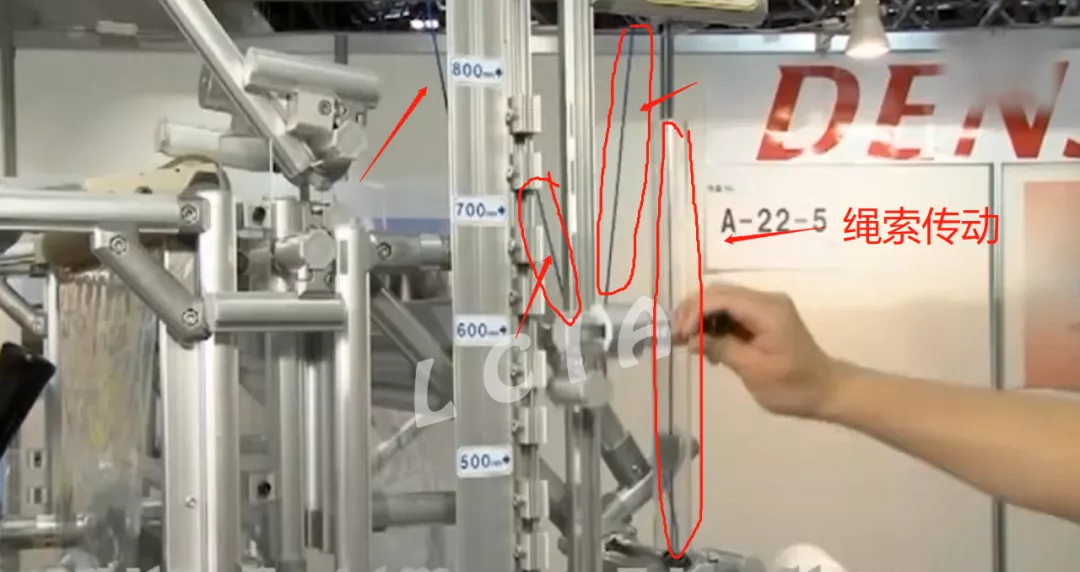

繩索原理



<p style="margin: 0px; padding: 0px 0.5em; word-spacing: -1.5px; font-size: 17px; line-height: 25px; max-width: 100%; clear: both; min-height: 1em; color: rgb(51, 51, 51); font-family: -apple-system-font, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" letter-spacing:="" 0.544px;="" text-align:="" center;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">





03 動力源

人力：通過用手拉動控制桿，帶動剪刀及薄膜送料機構的動作，通過彈力或重力歸位。



04 機構應用

繩索機構在LCIA中的應用：繩索傳送機構。一些廉價的繩索也可以輔助動力制作部品搬運機構等，其占用空間小，成本低。
