01 案例解讀

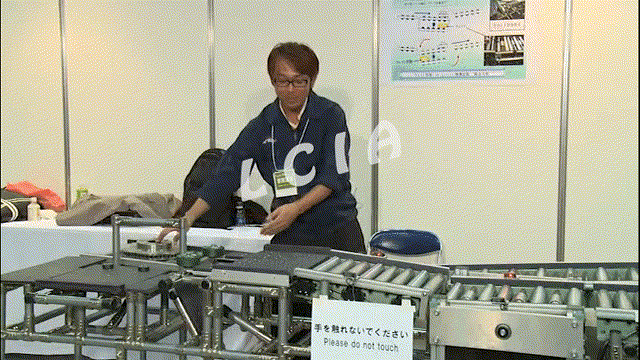

視頻案例演示的是一個LCIA低成本自動化斜面上滑傳輸機構。

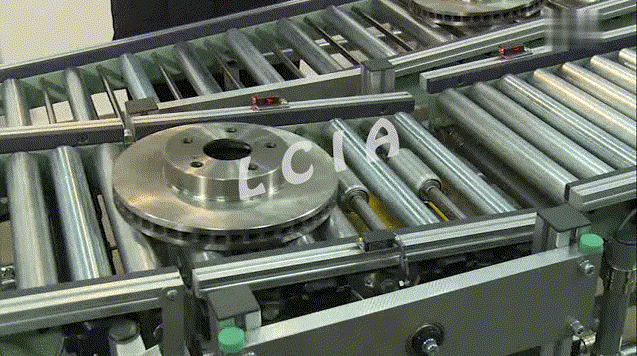

上圖演示的是改善前，改善前的滾筒滑槽是兩個斜面組成，如動圖所示，金屬部件從滑槽的高處滑向低處，再從低處滑向高處。這之間有一個夾角，金屬部件通過夾角的時候容易產生碰傷。





<p style="margin: 0px; padding: 0px 0.5em; word-spacing: -1.5px; font-size: 17px; line-height: 25px; max-width: 100%; clear: both; min-height: 1em; color: rgb(51, 51, 51); font-family: -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" letter-spacing:="" 0.544px;="" text-align:="" center;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">

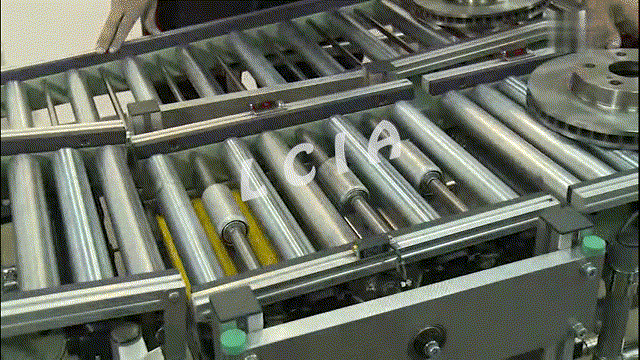

為了降低碰傷風險，我們設計了斜面上滑傳輸機構。我們在夾角的地方安裝一個杠桿機構，如上動圖所示，金屬部件滑動到杠桿機構上時，杠桿機構下方的配重塊滑向另一邊，使杠桿機構的面與上面滑槽的面處在同一角度，然后電機帶動滾動轉動使金屬部件向上滑動。這樣消除了滑槽上的夾角，金屬部件就不會被磕傷碰傷了。



02 機構原理

杠桿原理：視頻中通過滑動配重塊的方式使杠桿機構往一邊翹起。





03 動力源

重力，杠桿機構通過配重塊的重力作動，但是這里的配重塊的移動是靠電力驅動的整個機構來說動力源是電力，包括滾輪的驅動和感應裝置都是電力驅動。
