同步輪紙張抽取機構｜LCIA低成本自動化案例024
發布時間：2022-06-24 瀏覽： 次
LCIA低成本自動化案例視頻：請復制下方鏈接從瀏覽器打開
https://mp.weixin.qq.com/s/7BW36CTMYuvj5ECzmZNsdA
視頻中演示的應用場景式打包裝，打包裝需要用到用來包裝的牛皮紙和打包帶。打包帶的邊緣比較鋒利，容易劃傷手，所以工作人員帶上防護手套來作業。但是帶上防護手套后，不易拿取包裝紙。這是視頻中應用場景改善前的現狀。

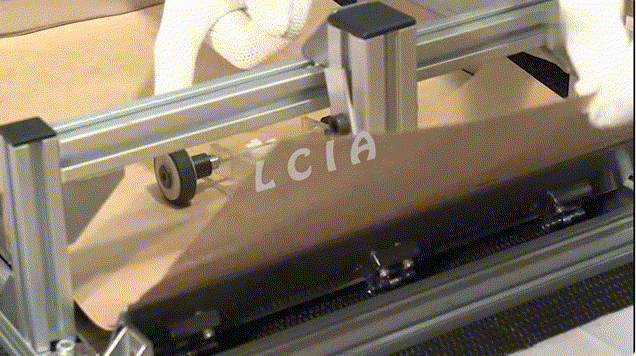

為了讓作業員拿取包裝紙方便，場景中給包裝紙?jiān)O(shè)計了一個同步輪紙張抽取LCIA低成本自働化機構。作業員抽取紙張的同時帶出下一張紙的一部分，使下次抽取紙張更方便，作業效率得到明顯的提升。

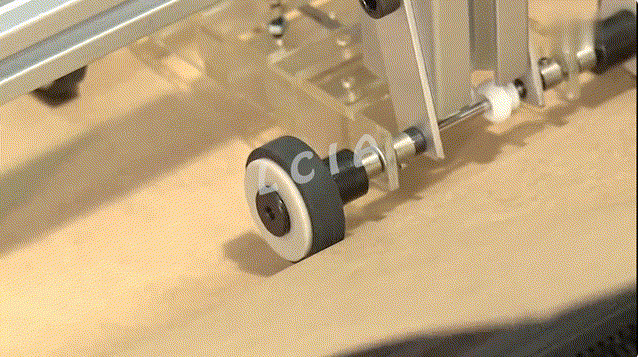

這個同步輪紙張抽取機構的核心點是“四驅”，前輪軸和后輪軸采用齒輪和傳統軸連接。從視頻中可以看到，作業員抽出紙張的動作，當正在抽取的紙張離開后輪時，后輪則壓在下面一張紙上，這時紙張繼續抽出，帶動前輪轉動，前輪通過齒輪和傳統軸帶動后輪轉動，后輪則通過摩擦帶動下一張紙抽出。就這樣，當紙張抽出后，下一張紙也會帶出來一點方便下次抽紙作業。至于下一張紙帶出來多少，取決于前輪和后輪之間的軸距。
